電離箱式サーベイメータAE−133BH
カタログ(PDF)はこちら English Catalog here 取説(PDF)はこちら
HEADLINE

 H*(10)、H’(0.07)、H’(3)測定用  最大10Sv/hまで測定可能

本製品は第9回多摩ブルー・グリーン賞にてブルー賞最優秀賞及び震災復興支援特別賞を受賞しました。詳しくはこちらをご覧下さい

AE−133Bシリーズフィルタ(3種類)の運用についてはこちらをご覧下さい。



概要
本器は優れたエネルギー特性と入射角度特性を持つ電離箱式サーベイメータで、IEC60846-1(2009)に規定される放射線の計量特性に準拠しています。SI単位の 70μ線量当量率(X・γ線及びβ線のH’(0.07))、及び/又は 1cm線量当量率(X、γ線のH(10))を直読できます。RANGEは30、100、300、1000、3000,10000(mSv/h)で6RANGEで1mSv/hから10Sv/hまでの広範囲をカバーしています。本器では、H(10)用のビルドアップキャップを即座に取替えられるようにカバーと一体化しました。
 本器は原子炉周辺、アイソトープ使用場所、サイクロトロン、ライナック等の加速器、X線発生装置等の施設におけるサーベイ及び本器の出力端子を用いて高精度のポータブルエリアモニターとして用いることもできます。


特徴

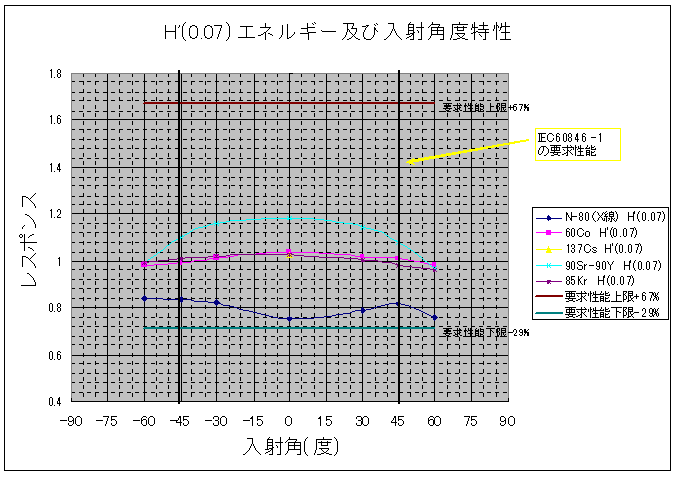

●平行平板型電離箱式 優れたエネルギー及び入射角度特性(ICRU57対応)
 ビルドアップキャップを装着して1cm線量当量率を測定します。ビルドアップキャップを外した状態で70μm線量当量率を測定します。70μm及び1cmの両方を測定したい場合はその場で、簡単にビルドアップキャップカバー(フィルタ)を脱着することでそれぞれ測定出来ます。
●小型高性能 手のひらにのる
●高感度・広領域 1mSv/hから10Sv/hまで
●モニター ポータブルエリアモニターとして、カメラ用三脚、ネックストラップも取付けられます。
●校正方式 1点校正式
●インナーフィルターを追加可能 防護服などの透過後の線量当量率の測定に
●目の水晶体も測定可能
 付属のビルドアップキャップカバーを用いて組織等価300mg/cm2で、H’(3)が可能に。
  Hp(0.07)及びHp(10)からHp(3)を算定する場合、Hp(3)を著しく高くする恐れがある場合に有効
  (The transmission of 204Tl beta particles through 300 mg/ cm2 is zero.(ISO 12794:2000(E) )

本器の電離箱は、弊社AE−133Bと同一の電離箱を使い、測定範囲を拡大した製品です。電離箱の構造は、JCSS技術的要求事項適用指針(JCT21711)に規定される電離箱式吸収線量計に準じています。
X・γ線、及びβ線(電子含む)混在場で、H(10)を測定する場合,β線(平均エネルギー800keV)がH(10)へ寄与する割合は1%未満です。(IEC60846-1(2009)8.5.2に規定の要求性能(10%未満)を十分にクリア)



仕様
■測定量 方向性線量当量率{ H’(0.07)}及び/又は周辺線量当量率{(H*(10)}
■対象放射線
       β線(平均エネルギー200KeV〜800keV  及び入射角度 0°〜±45°)
        IEC60846-1(2009)の要求性能(−29%〜+67%)に適合
       X・γ線(80KeV〜1.5MeV 及び入射角度 0°〜±45°)
        IEC60846-1(2009)の要求性能(−29%〜+67%)に適合
■RANGE 30、100、300、1000、3000,10000 mSv/hフルスケールの6RANGE

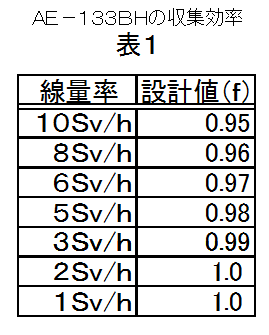

       RANGE間のリニアリティ±1%以内(of full scale)但し、3Sv/hまで。3Sv/h以上につ           いては、下記の表1の通り(5%以内)
■応答時間  約0.1秒以下
■検 出 器 検出器外形寸法φ120mm×40mm
■精  度  メーター2.5C 出力端子±1%
■指示誤差  H’(0.07):±20%(β線) 校正の基準放射線:Kr-85のβ線とCs-137のγ線
         H (10):±12%(X/γ線)校正の基準放射線:Cs-137のγ線
■インナーフィルター アクリル製(0.5mmt)
■出  力  出力端子 +10mVフルスケール 出力インピーダンス100Ω
■電  源 電池6F22(9V)・・・4個、BH-30V(30V)・・・1個、 ACアダプター使用(オプション)
■電池寿命  6F22 約100時間(連続使用時) BH-30V 約5年(推奨使用期限参照)
■バッテリーチェック ワンタッチで全電源チェックができます。但し、印加電圧(BH-30V)は除く。
■許容条件  −5〜45℃(相対湿度90%以下)
■外形寸法  177D×φ134W×151H(mm)
■重  量 本体 約1600g 電池(6F22/BH30V)200g
        ビルドアップキャップカバー (フィルタ)約170g(1個平均)




AE−133Bシリーズフィルタ(3種類)の運用についてはこちらをご覧下さい。

*測定範囲を比較した一覧表はこちらをご覧下さい。
 目的の測定器をお選び頂く上でお役立て下さい。

*高圧印加用電池NC706についてはこちら(PFDファイル)をご覧下さい。
