概要
ＡＥ－１３２ａ型線量計は弊社の全ての電離箱と接続でき、放射線測定の各分野に適用できる優れた線量率計です。標準仕様の電離箱としてC-110(0.6ml）が付属しておりますが、これと組み合わせ使用時には［表１］のように線量（ＩＮＴＥＧ）および線量率（ＲＡＴＥ）の各レンジの読み値がおよそ１：１で読みとれます。
印加電圧は、通常は－極性を使用しますが。シャロー形電離箱等を使用するとき＋極性へ簡単に切り替えることができます。
さらに印加電圧は押しボタンスイッチで、常用の－４００Ｖ、または＋４００Ｖから任意の設定電圧（Ｌ）に簡単に切り替えることができますので、パルス性放射線場の測定に際して補正が容易にできます。
表示はディジタル式で各レンジ共、測定範囲はフルスケールの１００％オーバーが可能です
（１９９９）。
収納ケースは本体と電離箱を一体にして収納できますので携帯に便利です。

特徴
優れたエネルギー特性－ 電離箱式
　 高感度・高信頼性
　　●2.58μC/kg～516mC/kg（標準仕様）（10mR～2000R)
　　●2.58μC/kg・m～516mC/kg・m(標準仕様） （10mR/m～2000R/m）
　　●ディジタル表示1000f.s./1999　(100%オーバースケール時)
　小型・計量・高性能


ＡＥ－１３２a　本体　仕様
電 源 　AC100V±10% 50/60Hz /5VA
AC220V±10%（オプション）
周囲条件 ０～＋50℃（温度）/80%以下（相対湿度）
　　　　　　表　示 ディジタル3.5桁表示（オーバースケール100%可）
測定精度　±0.5%
レンジ　　10、×３、100、×３、1000　f.s.　およびHTの6段切替
印加電圧(HT)　電離箱に印加している電圧値及び極性がディジタル（３桁）表示されます。
極性は負の時のみ－を表示。従って無表示は＋極性を意味します。

　　　　Ｌ・・・・このスイッチを押すと任意設定電圧（Ｌ電圧）に切り変わります。
　　　　　　　 Ｌ電圧はリアパネルの半固定ボリュームにより約135V～400Vまで連
　　　　　　　 続可変設定が出来ます。[注]出荷時のＬ電圧は200Vに設定してあります。
　　 　 ＋・・・・このスイッチを押すと印加電圧は＋極性に変わります。
　　　　RETURN・・このスイッチを押すと印加電圧は常用電圧-400Vに戻ります。

[注]　印加電圧の操作はRESET状態の時に有効で、測定中は安全のため操作を受け付けません。電源を切ると自動的に電圧は常用印加電圧-400Vに復帰します。

出　力　　＋1.000Ｖ（ＤＣ）・・・印加電圧負極性
　　　　　 －1.000Ｖ（ＤＣ）・・・印加電圧正極性
　　　　　　 2KΩ（出力インピーダンス ）
　　　　　　［注］左記の出力は表示値がフルスケール（1000)の時の電圧です。
　　　　　　　　　100%オーバースケール時は2.000Vになります。　　　　　　　

電離箱 ●C-110(0.6ml)　１台付属／JARP型　ケーブル長15m（標準）
　　　 　　 　［ビルドアップキャップ（６０Co）用１個、保護カバー１個付き］
　以下のオプションが使用できます
　●C-110シリーズ電離箱6、60、600 mlが使用できます。
　●MC-110シリーズマイクロチャンバー0.06,0.03,0.01,0.006(ml)が使用できます。
　●C-134Aシャロー型電離箱（ケーブル長1.5m）が使用できます。
　●６０Co以外のビルドアップキャップ
　●C-110シリーズ電離箱のケーブル長は15m（標準仕様）ですが、複数の電離箱をお　　　　　　　　　　　　使い等の場合には、これを1.5m長とし、延長ケーブル（別途）と繋げてお使い頂　　　　　　　　　　　　く事ができます。また、延長ケーブルをご使用の場合には最大で全長30mまでを
　　　　お奨めいたします。
　　
＊校正について：出荷時の状態は公益財団法人医用原子力技術研究振興財団殿にお
　　　　　　　　　　 いて６０Coによる校正は実施致しておりません。校正がご必要な場合に
　　　　　　　　　　 は別途お問い合わせ下さい。

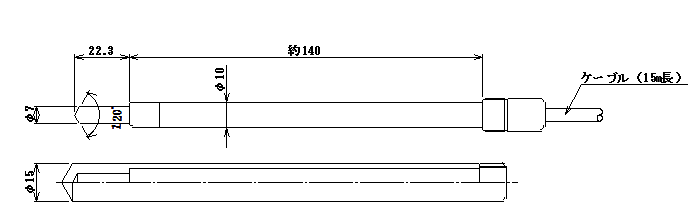

形　　状 　電離箱　C-110（0.6ml）下記図面参照下さい。
本体寸法　230W×90H×205D(mm)／収納ケース430W×270H×220D(mm)　＊突起物は除く
重　　量　本体　約3.5Kg／収納ケース　4.2Kg
付 属 品 電源ケーブル 　・・・１本、　収納ケース　　 ・・・１個、　取扱説明書　　 ・・・１部

電離箱　C-110(0.6ml)／JARP型

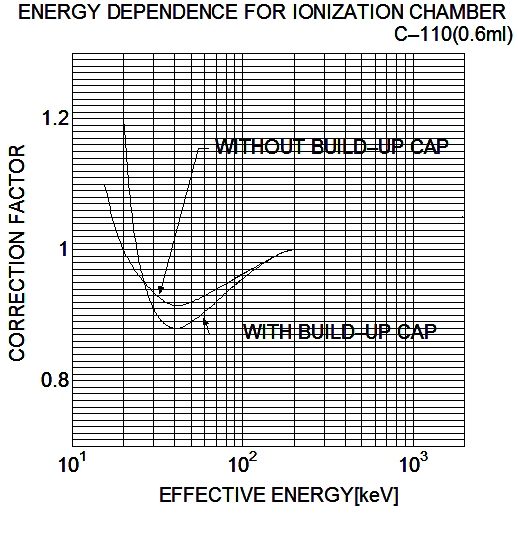

　本電離箱は医療用LINAC、６０Co等のγ線を測定するための検出器です。電離箱に放射線を照射すると、その線量率に比例した電流が得られます。また空気等価壁なので非常に優れた線質特性を示し、使用エネルギー範囲が広く、精度の高い測定値を得ることができます。
仕様
　　主 電 極　0.5mmφ A1
　　高圧電極 0.5mm厚（空気等価物質）
　　有効内容積 約0.6ml
　　印加電圧 ±400VDC（常用電圧）／±500VDC（最高使用時電圧）
　　ケーブル　　Low NOISE TYPE 二重同軸ケーブル（15m長）
　　暗 電 流 １×10－１４Ａ以下
　　重　　　量 約1.3Kg













＊Ｃ－１１０シリーズカタログについてはこちら（PFDファイル）をご覧下さい。
